便携式旋转倒立摆QUBE-Servo 2

产品描述

在线咨询
  • 产品介绍

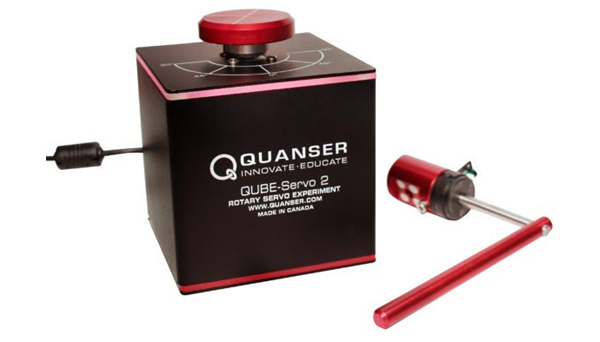

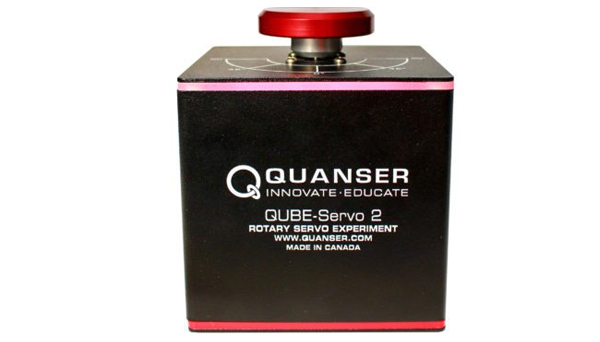

        QUBE-Servo 2是一个高度集成的旋转伺服电机实验设备,专为本科机电一体化和控制理论教学而设计。

        QUBE-Servo 2集成了由Quanser开发的QFLEX 2计算机接口技术,使得QUBE-Servo 2拥有灵活便捷的配置方案,只需一台PC或微控制器(如:NI myRIO,Arduino和Raspberry Pi),再搭配上全面的教学课件,就可以建立一个先进的机电一体化或控制理论本科教学实验室,让学生可以参与和完成多种设计和项目。

        特点:

        · 高度集成的旋转伺服系统

        · 无工具快速连接模块接口

        · 直驱有刷直流电机

        · 高分辨率光电编码器

        · 内置电压放大器,集成了电流和转速传感器

        · 内置数据采集卡

        · 用户可控的三色LED

        · 灵活的QFLEX 3计算机接口(包含USB接口和SPI接口)

        · 开放式结构设计,允许用户设计自己的控制器

        · 完全兼容MATLAB®/Simulink®和LabVIEW™

        · 为MATLAB®/Simulink®和LabVIEW™提供完整的系统模型和参数

        实验课件:

      惯性盘模块

     倒立摆模块

    - 硬件集成

    - 倒立摆建模

    - 阶跃响应建模

    - 转动惯量

    - 噪声检测与滤波

    - 平衡控制

    - 机电建模

    - 基于LQR的状态反馈控制

    - 二阶系统

    - 状态空间建模

    - PD控制

    - 起摆控制

    - 稳定性分析



    - 超前补偿器

        QUBE-Servo 2支持两种接口:

        · QUBE-Servo 2 USB 接口(QFLEX 2 USB):通过USB线与电脑上的实时控制软件进行数据传输。QUBE-Servo 2 USB可以用于MATLAB/Sumulink和QUARC软件,或者LabVIEW和Quanser RCP软件。

        · QUBE-Servo 2嵌入式接口(QFLEX 2嵌入式):通过SPI与微处理器进行数据传输,QUBE-Servo 2嵌入式接口不需要额外的软件。

        设备参数:

设备尺寸(W×L×H

10.2 cm × 10.2 cm × 11.7 cm

设备重量

1.2 kg

惯性盘重量

0.054 kg

摆杆重量

0.100 kg

摆杆长度

9.5 cm

摆杆编码器精度

512 counts/revolution

电机编码器精度

512 counts/revolution

电机额定电压

18 V

电机额定电流

0.54 A

电机额定转速

4050 RPM

接口

QFLEX 2 USB                         USB 2.0

QFLEX 2 Embedded              SPI
